Швейцарские мастера объединили нежнейший шоколад и металлическую архитектуру в гармоничную симфонию. АВТОРЫ: Грегор Блесс и Андреас Бак

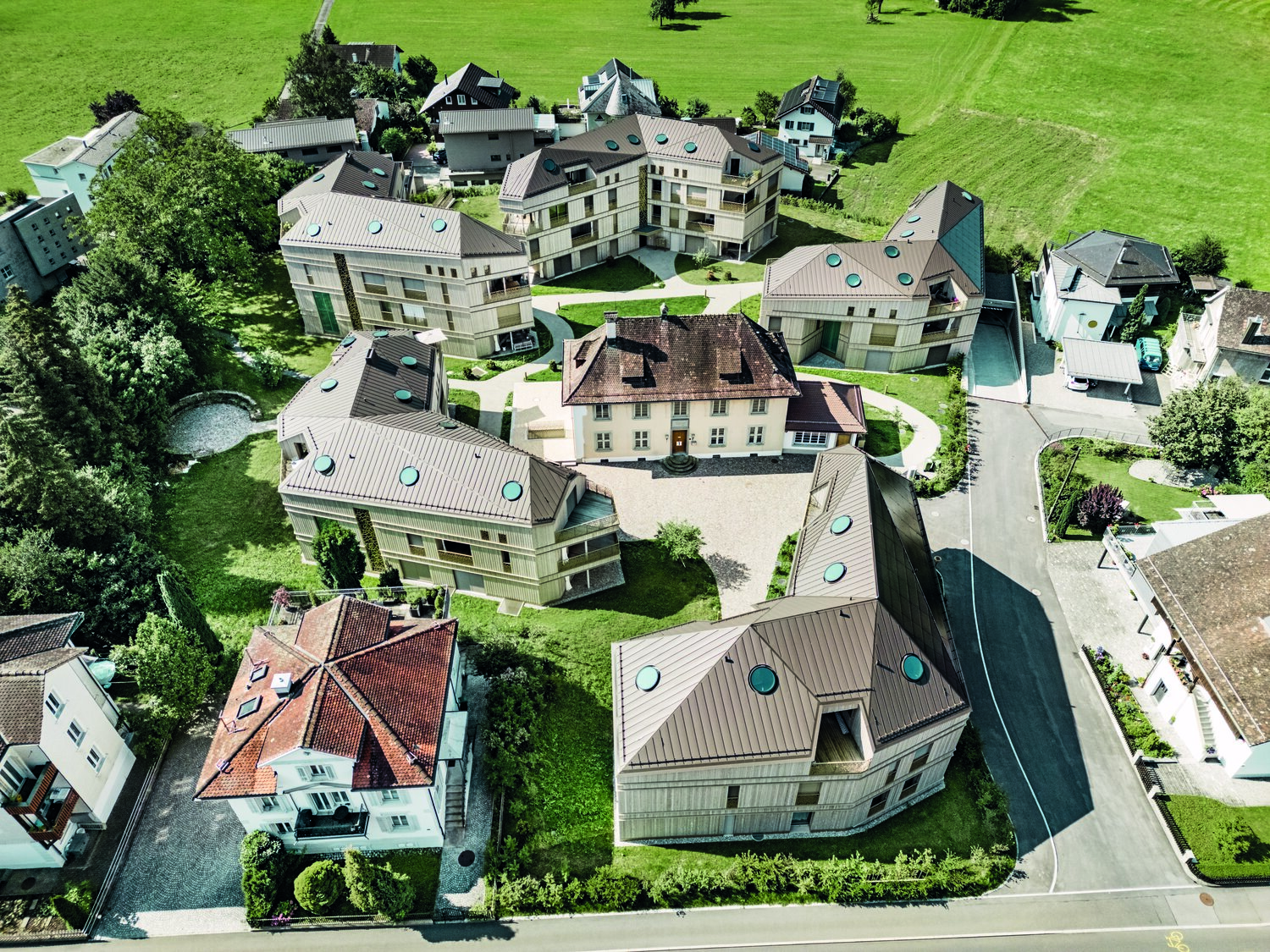

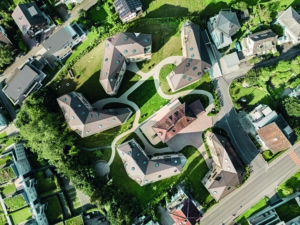

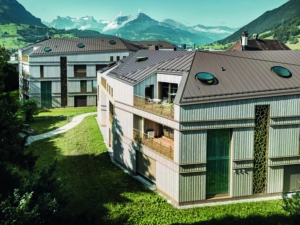

Участок Фельхлин в Швице, некогда принадлежавший известному швейцарскому производителю шоколада, впечатляюще сочетает в себе современную архитектуру, историческую атмосферу и идиллический горный пейзаж. На участке построено пять многоэтажных многоугольных жилых домов, которые гармонично вписываются в окружающий ландшафт виллы 1927 года постройки. Новый жилой комплекс включает 32 квартиры, в том числе 18 мезонинов.
В Швице традиции переплетаются с древними обычаями и городским образом жизни, а также с удовольствием и архитектурой. В захватывающей интенсивности величественные дворы, исторический центр деревни и современная архитектура образуют очаровательный ансамбль. И ещё кое-что неразрывно связано с одноимённым сообществом Швейцарии: воплощение лучшего швейцарского шоколада. До 2019 года величественная вилла объединяла под одной крышей как резиденцию семьи Фелчлин, так и штаб-квартиру шоколадной компании. После длительного этапа планирования и двухлетнего процесса разработки с участием всех участников стартовал уникальный строительный проект. Цель заключалась в сохранении исторического очарования виллы и одновременном создании современной среды.
ВСЕГДА С ВИДОМ НА ОКРУЖАЮЩИЕ ГОРЫ

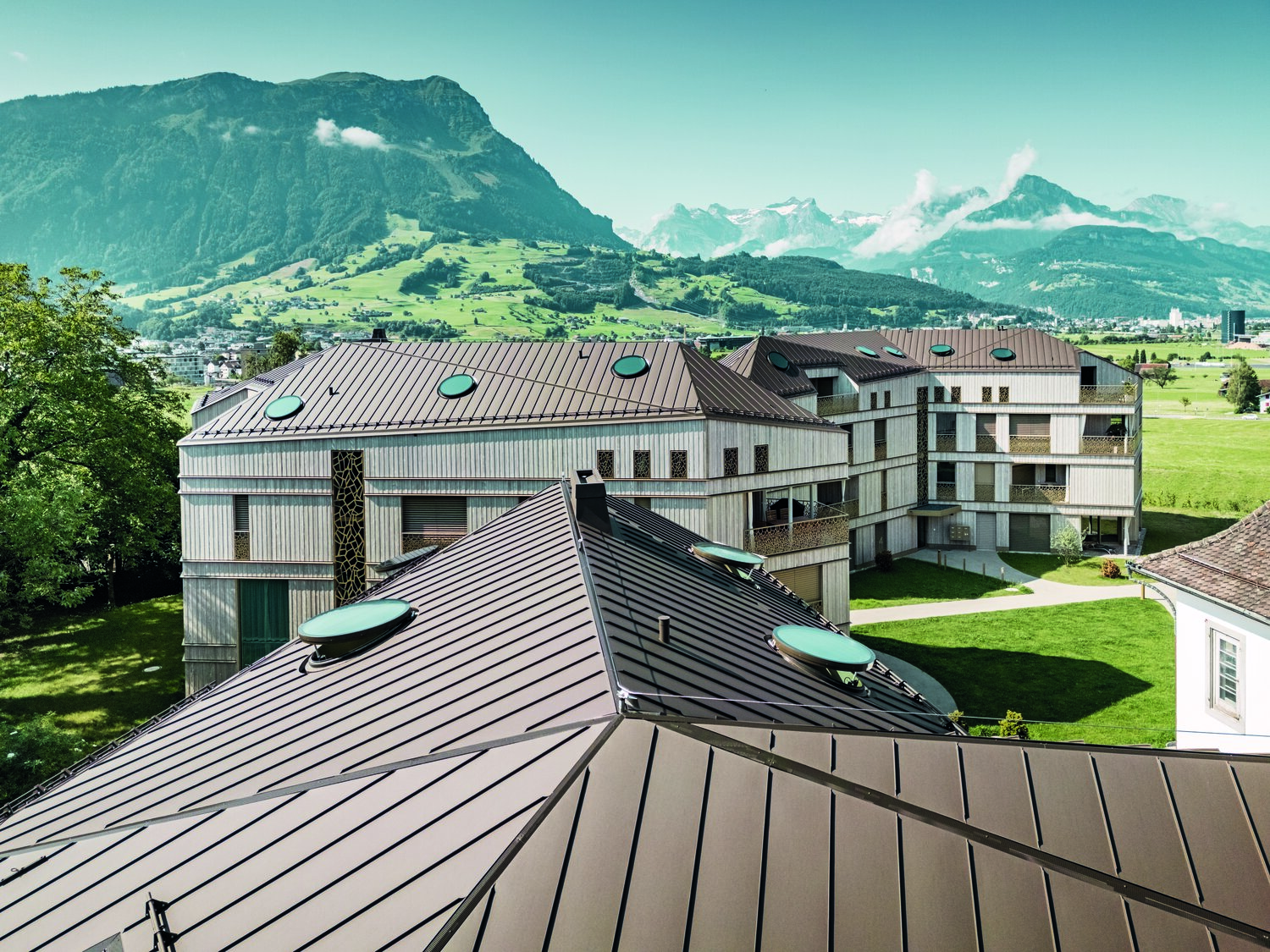

Архитектор и градостроитель Ихаб Морган из цюрихской компании Townset расположил новые здания таким образом, чтобы из них открывался вид на окружающие горы, парк и историческую виллу. Обширные пространства соединяют здания с непринужденным, напоминающим виллу окружением, создавая гармоничную атмосферу. На первый взгляд, здания очень похожи, но дизайн следует продуманной структуре: форма каждого здания адаптируется к расположению на склоне холма, а количество этажей разнесено, что позволяет гибко интегрировать архитектуру в окружающую среду.
ШЕДЕВР ОТ РУК КРОВЕЛЬЩИКОВ
«На первый взгляд пять многоквартирных домов выглядят почти одинаково», — объясняет мастер Шпенглер Грегор Блесс из одноимённой компании. При ближайшем рассмотрении становятся очевидны определённые различия: многочисленные квартиры имеют индивидуальные планы этажей, поэтому дизайн объёмов и соответствующих крыш отличается друг от друга.

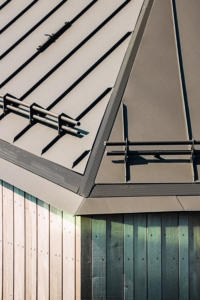

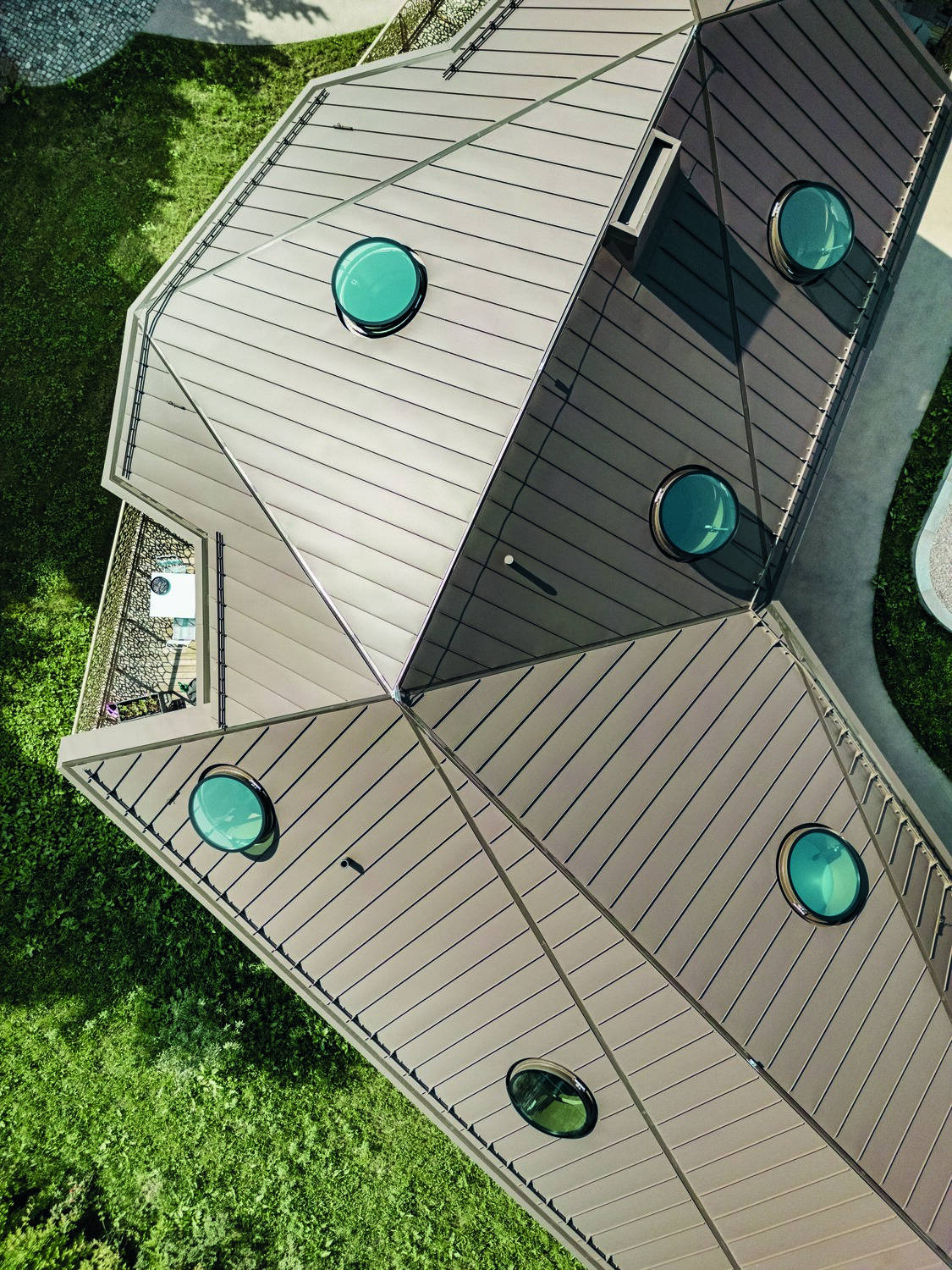

Каждая из пяти крыш состояла из двенадцати треугольных поверхностей, в результате чего получилось 60 отдельных кровельных поверхностей с различными уклонами, длинами и площадями. Сложные узлы, где встречаются разжелобки, хребты, желоба и коньки, иногда образуют пять треугольных вершин. Это требовало особенно прочной и герметичной конструкции для обеспечения долговременной функциональности. Кроме того, в этих точках необходимо было предусмотреть крепления для страховочных тросов.
ПРОЧНАЯ АЛЮМИНИЕВАЯ КРЫША В АЛЬПИЙСКОМ РЕГИОНЕ

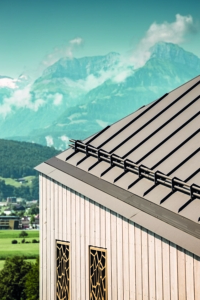

Комплекс спроектирован так, чтобы отражать как историческую виллу, так и окружающий горный силуэт. Крыша, покрытая австрийским алюминием PREFALZ в технике двойного фальца, особенно устойчива к экстремальным погодным условиям Альпийского региона. Основанием под фальц служит деревянная подконструкция со сплошным настилом 27 мм. После монтажа уровня обшивки плотником, произошла установка подложки и начальных планок вместе с соответствующими креплениями для перфорированных листовых покрытий. Впоследствии каждая отдельная поверхность крыши была точно размечена на месте, и был установлен соответствующий стандартный профиль. Стоячие фальцы проходят по нескольким кровельным поверхностям, создавая непрерывный, визуально однородный ландшафт кровли.
СОЕДИНЕНИЯ ЖЕЛОБОВ И КАРНИЗОВ

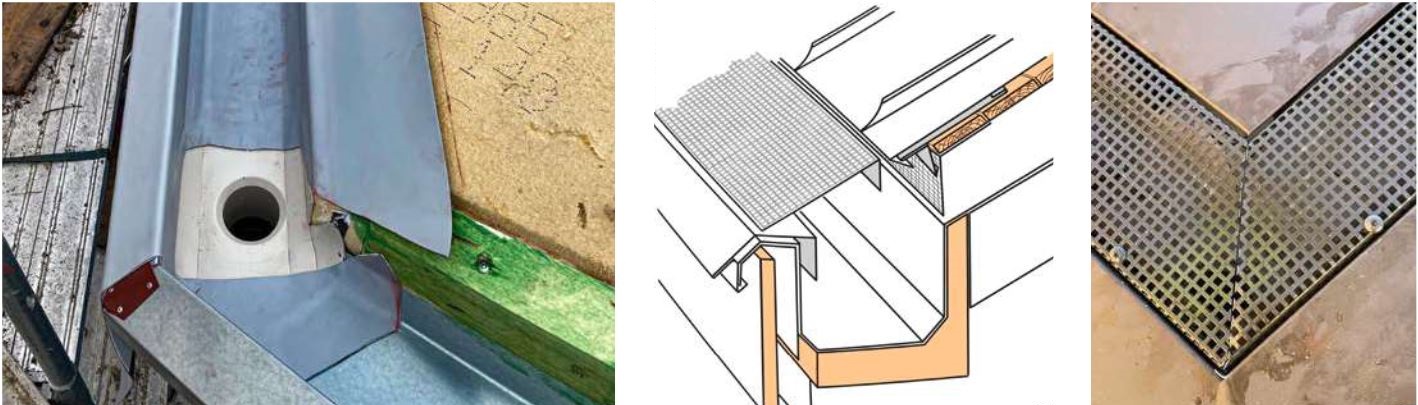

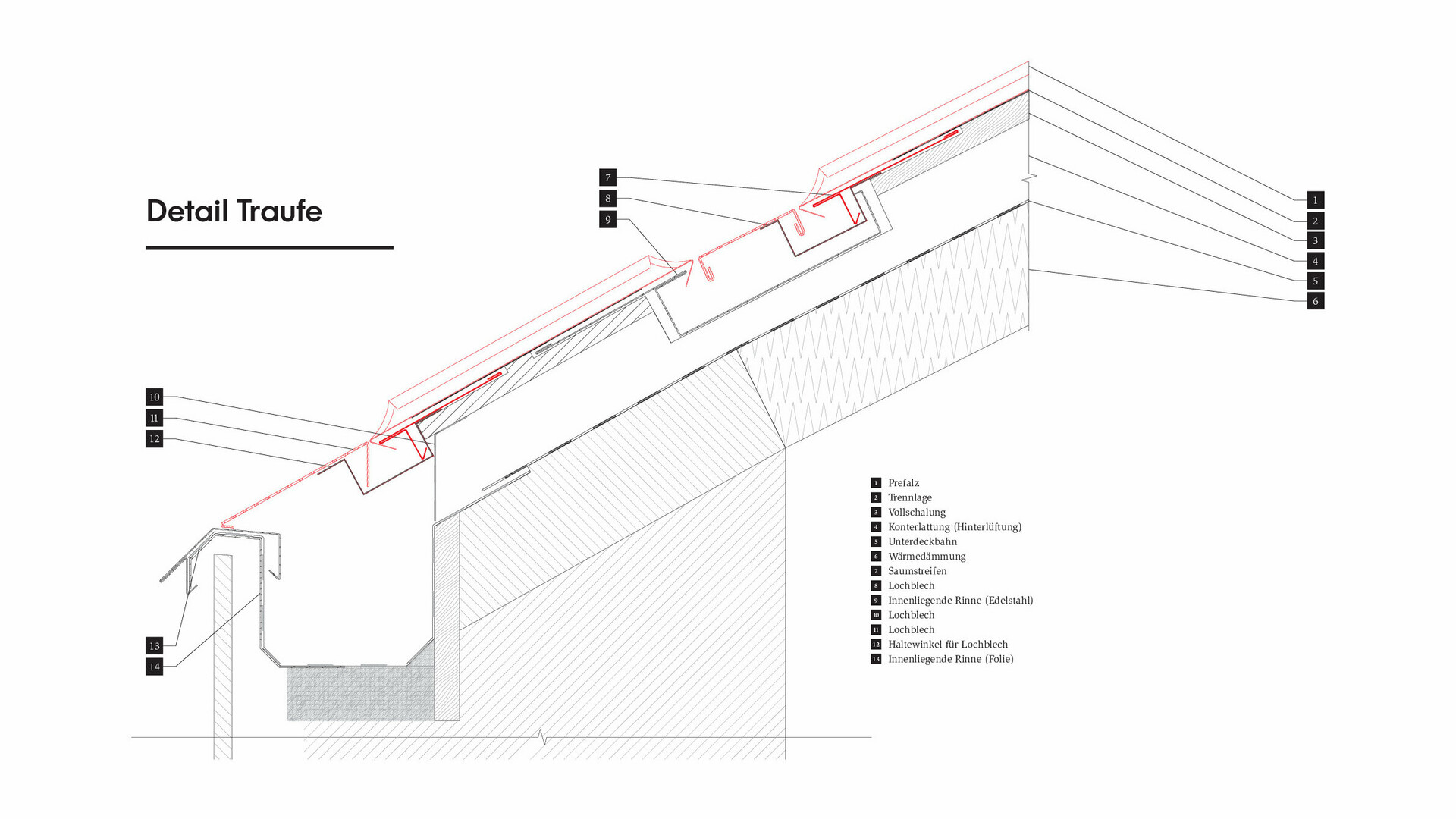

Карнизный желоб состоит из оцинкованного несущего профиля. Его герметизация была выполнена с помощью однородно сваренной мембраны. Из-за сложной планировки крыши коробчатый желоб почти нигде не проходит горизонтально. Вместо этого направление стока воды поднимается и опускается аналогично ходу краёв крыши. Вместо обычных деталей из листового металла, внутренние водоотводные каналы были организованы по карнизам, рёбрам, ендовам и конькам и закрыты заподлицо с кровельным покрытием перфорированным листом в цвет крыши, чтобы обеспечить однородный, плоский вид. Для этого было окрашено и установлено 1600 дополнительных угловых профилей.

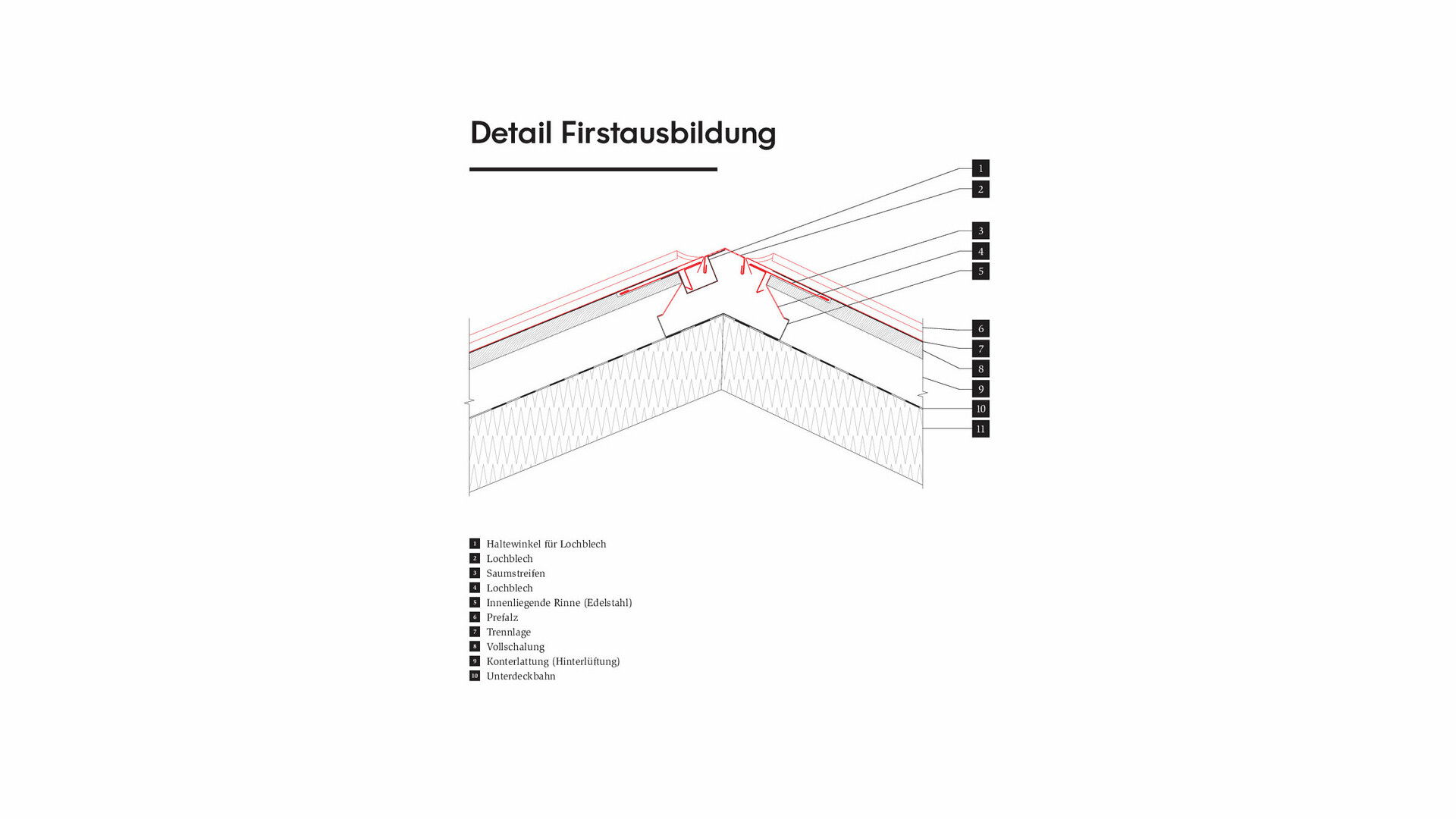

ОТРИЦАТЕЛЬНО РАСПОЛОЖЕННЫЕ КОНСТРУКЦИИ ХРЕБТОВ И ПЕРЕЛОМОВ

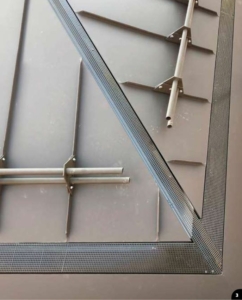

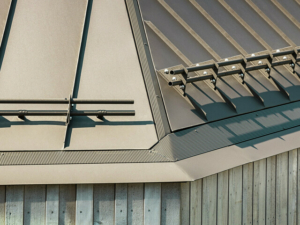

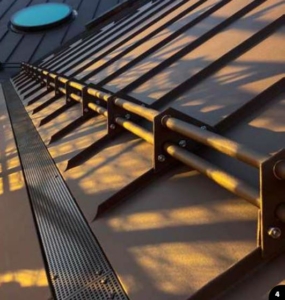

Особенностью конструкции крыши являются утопленные кровельные швы, разжелобки, соединения хребтов и формирования коньков. Мастера установили специальные профили желобов из нержавеющей стали примерно на половине строительной высоты или на половине уровня вентиляции. Когда все отрицательно сформированные разжелобки, хребты, кровельные швы, карнизные желоба и коньки были выполнены, для их закрытия кровельщики использовали перфорированные листы с квадратным отверстием 5 на 5 мм. В соответствии с цветовым оформлением металлической крыши перфорированные профили были покрыты порошковой краской.
ОСОБАЯ ЗАДАЧА: МАНСАРДНЫЕ ОКНА

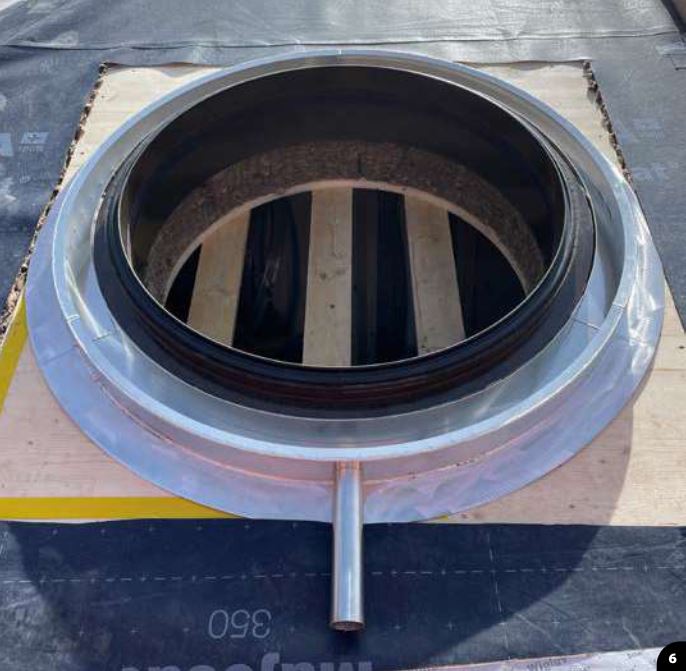

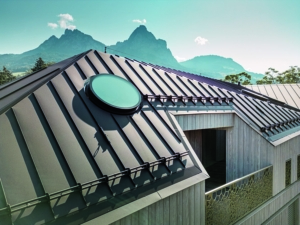

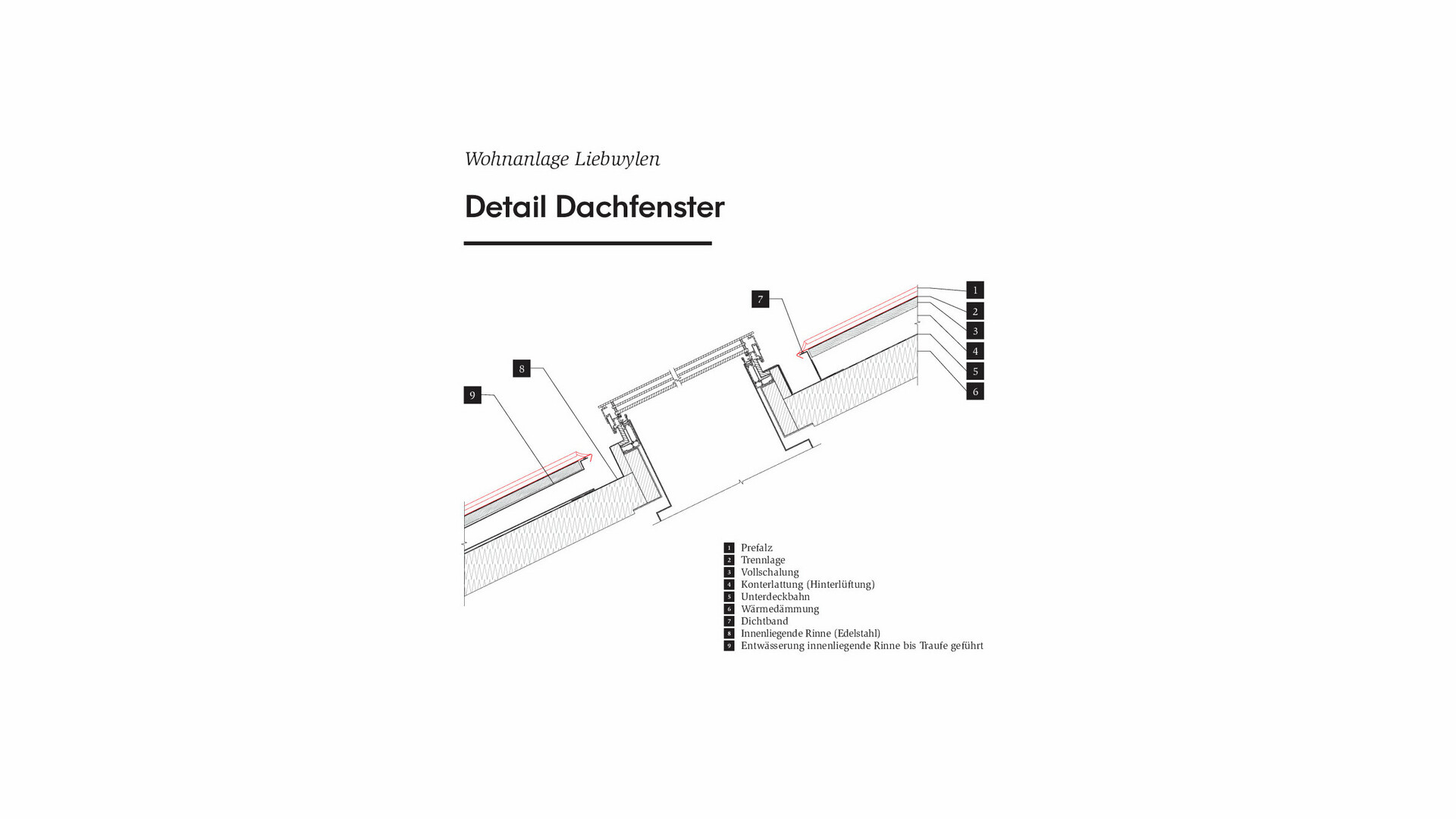

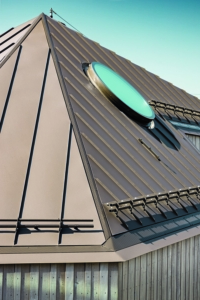

В общей сложности 45 мансардных окон диаметром 1,20 м каждое были установлены на кровельных поверхностях пяти зданий. Их точная интеграция в сложную геометрию поверхностей кровли потребовала индивидуального раскроя и детального планирования. Световые люки также отводят воду через скрытые желоба. Серьёзная задача была связана с также утопленной установкой круглых обрамлений мансардных окон.
МАСТЕРСКОЕ ИСПОЛНЕНИЕ И ТОЧНОЕ ПЛАНИРОВАНИЕ
«Это была невероятно сложная задача – правильно реализовать такие детали, как скрытый водоотвод и соединения световых люков», – объясняет Грегор Блесс, управляющий директор Bless Building Envelopes. «У архитектора были чёткие идеи, которые вдохновили нас на безупречную работу». Проект получил премию ICONIC AWARD 2021 в категории «Архитектура и градостроительство», а также был номинирован в качестве финалиста Всемирного архитектурного фестиваля 2024 года в Сингапуре, является ярким примером современной архитектуры, отвечающей требованиям устойчивого развития и эстетики.
«Вместе мы разработали технически функциональные решения, отвечающие высоким требованиям. Реализация проекта была безупречной благодаря компетентной команде ARGE Bless-Betschart», — объясняет приглашенный эксперт по проектированию ограждающих конструкций для скатных и плоских крыш. «Крайне важно, чтобы все участники проекта сработали слаженно и постоянно направляли на строительную площадку высококвалифицированных сотрудников», — подчёркивает архитектор Ихаб Морган. Этот выдающийся проект стал возможным благодаря сотрудничеству архитекторов, инженеров, заказчиков и рабочих.
Материал: PREFALZ, цвет P.10 Коричневый
