Применение гидроизоляционной ПВХ мембраны PLASTFOIL® для плоских кровель дает возможность снизить затраты не только на эксплуатацию объекта, но и на проектирование. На сайте производителя материала имеется свободный доступ к компьютерной системе PLASTFOIL PROFix, которая производит расчет кровельного покрытия и выдает технические решения конструктивных узлов кровли.

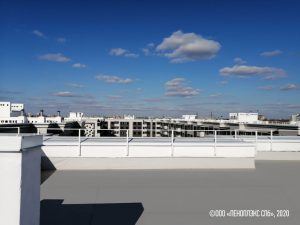

На фото: гидроизоляция PLASTFOIL® на плоской кровле жилого дома ЖК «Комсомольский», г. Батайск Ростовской обл.
В XXI веке проектировщику странно считать что-либо вручную. К сожалению, такое до сих пор случается, потому что заказчики нередко заставляют закладывать в проект дешевые устаревшие гидроизоляционные материалы. Не все отдают себе отчет, что гидроизоляция нового поколения дает существенную экономию не только на стадии эксплуатации (об этом уже хорошо знают, но не всегда думают о будущем), но и в процессе проектирования.
В основе проектирования плоской кровли лежит расчет гидроизоляционного ковра. При использовании устаревших материалов приходится прибегать к устаревшему способу проектирования — считать вручную с калькулятором или использовать несколько расчетных программ, а потом выполнять сводный расчет при помощи Excel.
Расчет гидроизоляционного ковра базируется на определении ветровых нагрузок. С этой целью необходимо взять исходные данные из норматива СП 20.13330.2016 «Ветровые нагрузки» (раздел 11 и приложение В), затем выполнять расчет по методике, изложенной в СП 17.13330.2017 «Кровли».
Для того чтобы обеспечить точность расчета, необходимо разделить плоскую кровлю на три типа зон, различных по ветровым нагрузкам: центральную, краевые и угловые.
В центральной зоне ветер направляется по касательной к поверхности плоской кровли в одну сторону. В краевой зоне ветровые нагрузки носят иной характер — парапет «разрезает» воздушные потоки, поэтому возникают завихрения, и картина усложняется. В пространстве угловой зоны накладываются потоки от двух соседних краевых.
При ручном расчете обычно не хватает ресурсов для зонирования плоской кровли, поэтому чаще всего используют коэффициент запаса. Это снижает точность вычислений. Разумеется, для крупных объектов с большой площадью кровель упрощенные расчеты неприемлемы с экономической точки зрения. Особенно много излишков гидроизоляционного полотна и крепежа остается при заказе материалов по упрощенным расчетам для кровли из профилированного металлического листа. В этом случае нужно учитывать шаг между осями верхних полок профиля, поэтому для перестраховки берут еще больший запас.
Необходимые вычислительные мощности для корректного расчета гидроизоляции плоской кровли дает специализированная компьютерная система. Такой ресурс имеется у компании «ПЕНОПЛЭКС СПб», производителя гидроизоляционной ПВХ мембраны PLASTFOIL®.
На официальном сайте компании plastfoil.ru имеется специальный раздел PROFIX. Он целиком посвящен программе расчета плоских кровель PLASTFOIL PROFix. Зайти туда может любой желающий со своего персонального компьютера. Воспользоваться программой без особого труда сумеет даже начинающий проектировщик. Для полноценного расчета необходимо ввести данные проектируемого объекта и параметры, влияющие на ветровые нагрузки. Пользователь вносит размеры здания, характеристики кровли и сведения, связанные с его географическим положением. Программа выполняет расчет и на выходе выдает полную техническую информацию о спроектированной кровле: количество материалов, включая гидроизоляционное полотно, схему уклонов и контруклонов (для формирования уклонообразующего слоя рекомендуется применять систему ПЕНОПЛЭКС® УКЛОН), крепеж (количество и шаг), схему ветровых зон, чертежи узлов примыкания к парапетам со спецификациями.
Начинающему пользователю PLASTFOIL PROFix перед применением программы в конкретных проектах рекомендуется выполнить один, а то и несколько тестовых расчетов, с тем чтобы «почувствовать» возможности системы.
Следует отметить, что программа PLASTFOIL PROFix базируется на методиках упомянутых выше нормативов СП 20.13330.2016 «Ветровые нагрузки», СП 17.13330.2017 «Кровли», протоколов испытаний в соответствии со стандартами Евросоюза I.F.I. Института промышленной аэродинамики GmbH, (Ахен, Германия), а также стандарта производителя СТО 54349294-004-2017 «Устройство, проектирование и применение гидроизоляции PLASTFOIL® в кровлях. Правила проектирования и производства работ», который можно скачать с официального сайта компании.
